Ball and Beam

2021年01月25日配信

Ball_and_ball

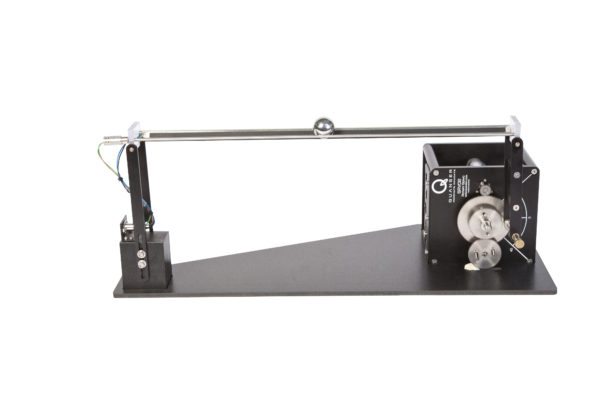

ボールとビームモジュールは、不安定な閉ループシステムに関連するさまざまな制御概念を導入するのに理想的です。これを使用して、飛行機のロール制御などの実際の制御の課題を示すことができます。ボールビームモジュールは回転サーボベースユニットに取り付けられます。

ご興味ある方は是非下記の『PRODUCT INFO SHEET』を参照ください。







製品詳細



Calibrationed base dimensions (L x W) 50 cm  x 22.5 cm
Beam length 42.55 cm
Lever arm length 12 cm
Support arm length 16 cm
Ball diameter 2.54 cm
Ball mass 0.064 kg
Ball position sensor bias power ±12 V
Ball position sensor measurement range ±5 V
Ball and Beam module mass 0.65 kg
