設計開発メイン

仕様検討から量産までのあらゆるレイヤーでサポートします。

当社はFPGAの取り扱いを初めとして、1990年創業の半導体技術商社です。開発、調達、製造各専門分野の高い技術・ノウハウを持ったパートナー企業と連携し、お客様に最適な製品・サービスをお約束いたします。

こんな課題はございませんか?

  • ✓  他の業務でリソースが不足し、困っている
  • ✓  開発中の製品の不具合を自社で解決できない
  • ✓  短納期での開発で、部分的にでも協力してほしい

概要

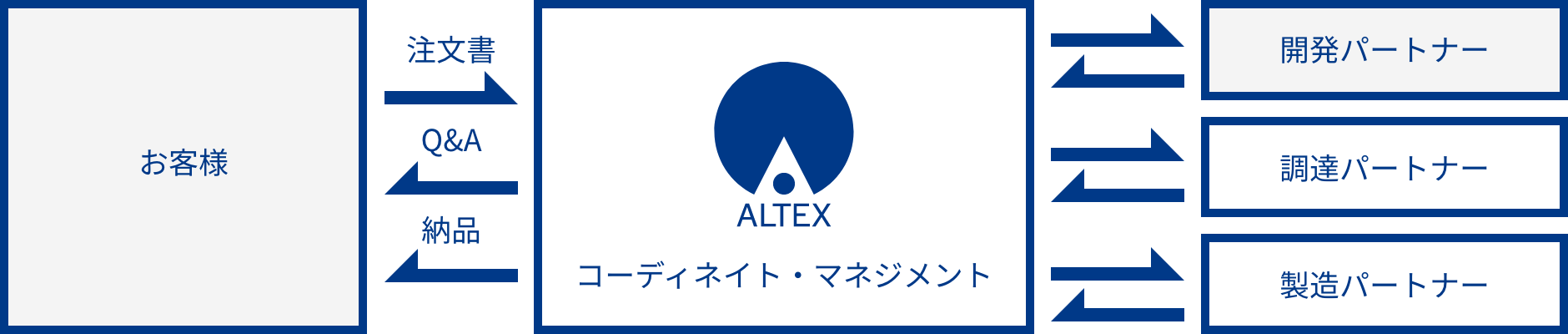

設計インフォ

3つの特長

POINT1

設計・開発の様々な知見とノウハウを蓄積

弊社の技術担当者がヒアリングをさせて頂き、お客様が必要としている課題に適切なご提案をさせて頂きます。

POINT2

開発・調達・製造の各分野のベストマッチングが可能

多くの開発パートナーの中からお客様に最適なパートナーをご提案させて頂きます。

POINT3

量産体制を見据えた迅速な部品調達力

半導体商社のネットワークを活用し量産時のコスト削減にご協力致します。

受託開発フロー

  • 01 仕様検討
  • 02 ハードウェア開発(論理設計、回路設計、プログラミング)
  • 03 機能検証
  • 04 基板設計
  • 05 基盤製造
  • 06 筐体設計
  • 07 デバッグ(評価、ドキュメント)
  • 08 量産 or 納品

その他

  • ケーブルアッセンブリ
  • 筐体設計のみ
  • プログラム開発のみ
  • 板金塗装
  • 機構設計

スタッフより

tanaka

技術サポート 田中 智志

Satoshi Tanaka

いつも心がけていること

お客様視点での対応を常に心がけております。特に報連相の重要性を身をもって経験しております。

また、昨今の技術進化(AI、IOT、高速I/F規格など)のスピードはすさまじいものがあると実感していく中で、クライアント様に対して様々な視点での提案ができるよう最新技術動向などの情報収集やビジネススキル(デザイン思考等)を日々学び、視野を拡げるように努めております。当社は、お客様の課題解決に役に立つことに価値があると考えております。単純な質問やご要望などございましたら、ご遠慮なくお申し付け頂ければと思います。
