製品紹介

Linear Flexible Joint

2021年01月26日配信

lfjc-e-graphic-600x114

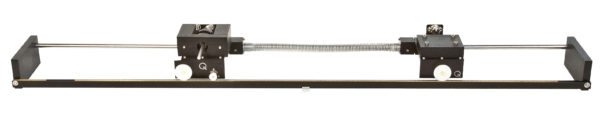

リニアフレキシブルジョイントは、リニアスプリングを介してリニアサーボベースユニットに接続するパッシブリニアカートです。古典的質量‐ダンパ‐ばね二次システムの実装として、線形フレキシブルジョイントは理想的な教科書型実験です。実験は振動解析と共振の研究に有用できるかと思います。

ご興味ある方は是非下記の『PRODUCT INFO SHEET』を参照ください。





製品詳細



Linear Flexible Joint cart (LFJC) mass 0.22 kg
LFJC weight mass 0.125 kg
LFJC dimensions (L x D x H) 10 cm x 14 cm x 12 cm
Equivalent spring stiffness 142 N/m
Spring assembly mass 0.145 kg
Spring length 29.0 cm
LFJC encoder resolution (in quadrature) 4096 counts/rev
