QUBE – Servo 2

2021年01月26日配信

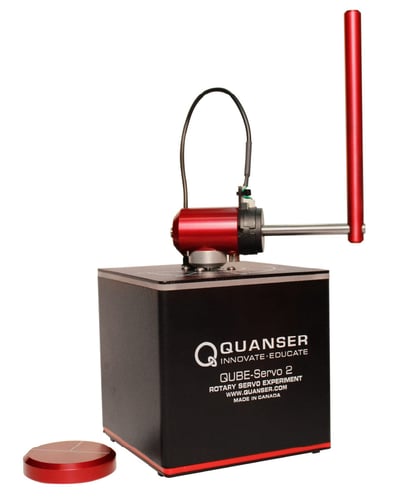

QUANSER_qube_servo2-1



Quanser QUBE-Servo 2は、メカトロニクスと制御概念を学部レベルで教えるために設計された、完全に統合された研究実験装置です。Quanser社が開発したQFLEX2コンピューティングインターフェイスパネルを統合することで、PC、またはNI myRIO、Arduino、Raspberry Pi1などのマイクロコントローラを使用した研究構成の柔軟性を教授へ提供することができます。包括的なコース教材を使用すると、最先端の学部教育研究をメカトロニクスまたは制御コース用に構築したり、生徒をさまざまな設計やキャプストンプロジェクトに参加させることができます。

ご興味ある方は是非下記の『PRODUCT INFO SHEET』を参照ください。







製品詳細



Dimensions (W x L x H) 10.2 cm x 10.2 cm x 11.7 cm
Mass 1.2 kg
Inertia disk mass 0.054 kg
Pendulum mass 0.100 kg
Pendulum length (pivot to tip) 9.5 cm
Motor and pendulum encoder resolution (non-quadrature decoding) 512 counts/revolution
DC motor nominal input voltage 18 V
DC motor nominal current 0.54 A
DC motor nominal speed (no load) 4050 RPM
Connectors:
– QFLEX 2 USB
– QFLEX 2 Embedded
– QFLEX 2 NI myRIO
Standard USB 2.0 connector
SPI
A/B connector
