2021年01月27日配信

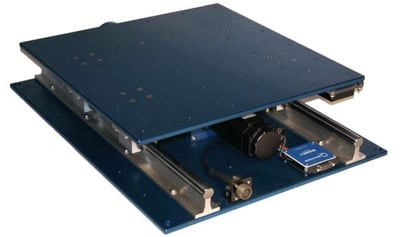

2つの単軸振動台IIユニットを組み合わせることは、二軸運動プラットフォームを構築するための費用効果の高い方法である。このシェークテーブルII XY構成を使用すると、より高度なダイナミクス解析トピックを探索したり、地震損失の低減に関する研究を実行したりできます。
ご興味ある方は是非下記の『PRODUCT INFO SHEET』を参照ください。
製品詳細
| Dimensions (H x L x W) | 61 cm x 46 cm x 13 cm |
|---|---|
| Total mass | 27.2 kg |
| Payload area (L x W) | 46 cm x 46 cm |
| Maximum payload at 2.5 g¹ | 7.5 kg |
| Maximum travel | ± 7.6 cm |
| Operational bandwidth¹ | 10 Hz |
| Maximum velocity (with 7.5 kg payoad)¹ | 66.5 cm/s |
| Maximum acceleration (with 7.5 kg payoad)¹ | 2.5 g |
| Lead screw pitch | 1.27 cm/rev |
| Servomotor power | 400 W |
| Amplifier maximum continuous current | 12.5 A |
| Motor maximum torque | 4.82 N.m |
| Lead screw encoder resolution (in quadrature) | 8192 counts/rev |
| Effective stage position resolution (in quadrature) | 1.55 μm/count |
| Accelerometer range | ± 49 m/s² |
| Accelerometer sensitivity | 1.0 g/V |
¹ Please contact Quanser for full operational bandwidth specifications.
