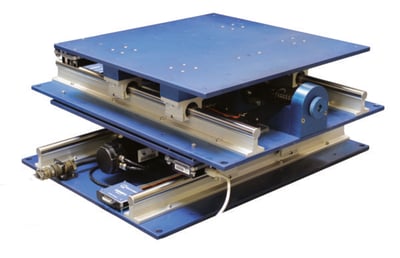

Quanser Shake Table IIは、中規模のオープンアーキテクチャの単軸地震シミュレータで、構造力学、振動隔離、フィードバック制御、および地震、航空宇宙、機械工学に関連するその他の制御トピックの学習に最適です。ユーザーは、ノースリッジ、阪神淡路、エルセントロなどの実際の地震の正弦波、チップ、および事前に荷重を加えた加速度プロファイルを生成し、建物、橋、およびさまざまな材料への影響を調べることができます。さらに、地震プロファイルは、PEER Ground Motion Databaseからダウンロードすることができ、提供されたソフトウェアを使用してスケーリングし、Shake Table IIで再生することができる。
ご興味ある方は是非下記の『PRODUCT INFO SHEET』を参照ください。
製品詳細
| Dimensions (L x W x H) | 61 cm x 46 cm x 25.4 cm |
|---|---|
| Total mass | 54.4 kg |
| Payload area (L x W) | 46 cm x 46 cm |
| Maximum payload at 1 g¹ (X-Axis, bottom) | 34.7 kg |
| Maximum payload at 2.5 g¹ (Y-Axis, top) | 7.5 kg |
| Maximum travel (X and Y) | ± 7.62 cm |
| Operational bandwidth¹ | 10 Hz |
| Maximum velocity (X and Y with 7.5 kg payload)¹ | 39.9 cm/s |
| Maximum acceleration (X-Axis, 34.5 kg payload)¹ | 1 g |
| Maximum acceleration (Y-Axis, 7.5 kg payload)¹ | 2.5 g |
| Lead screw pitch | 1.27 cm/rev |
| Servomotor power | 400 W |
| Amplifier maximum continuous current | 12.5 A |
| Motor maximum torque | 7.82 N.m |
| Lead screw encoder resolution (in quadrature) | 8192 counts/rev |
| Effective stage position resolution (in quadrature) | 1.55 μm/count |
| Accelerometer range | ± 49 m/s² |
| Accelerometer sensitivity | 1.0 g/V |
¹ Please contact Quanser for full operational bandwidth specifications.
