MilQor Hi-Rel DC-DC Converters

SynQor社の絶縁型DC-DCコンバータは、2ステージパワートポロジー(2 stage power topology)構造を採用した幅広い入力電圧に対応し、且つ高効率及び小型化を実現したユニットタイプのDC-DCコンバータです。従来、多くのDC-DCコンバータは、入力電圧比が2:1よりも幅広い入力電圧に対応する際は、効率が電圧比2:1ユニットより10～25%も低くなり、サイズも大きくなることから商業化が困難でした。
しかし、SynQor社は一つのユニット内に「レギュレーションステージ」と「絶縁化ステージ」を構成する2ステージパワートポロジー構造を開発したことで、幅広い入力電圧への対応と高効率を実現しながらもパッケージの小型化を可能にしました。

※この（2stage power topology）構造はSynQorの特許です。（絶縁型に限る）

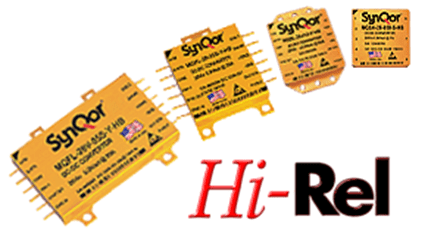

MilQor Hi-Rel DC-DC Converters
軍事・航空機産業向け高信頼性DC-DCコンバータ

■設計・評価プロセス ・設計基準：NAVSO P-3641A guide ・部品ディレーティング基準：MIL-HDBK-1547A, NAVSO P-3641A ・RTCA/DO-160と一貫性のあるMIL-STD-810による評価 ・MIL-STD-883と一貫性のあるSynQorの製品評価 ・SynQor規定の長期保管からの残存性評価 ・SynQor規定の寿命試験 ・SynQor規定のｽｸﾘｰﾆﾝｸﾞｸﾞﾚｰﾄﾞHB及びESでの部品評価 ■適用規格 (MilCOTSフィルタと一緒に使用時) ・MIL-HDBK-704 ・RTCA/DO-160 Section 16, 17, 18 ・MIL-STD-1275 (B, D) ・DEF-STAN 61-5 (Part 6)/(5, 6) ・MIL-STD-461 (C, D, E, F) ・RTCA/DO-160 (E, F, G) Section 22 ■製造プロセス ・AS9100, ISO9001認定工場での生産 ・部品の完全なトレーサビリティ ・温度サイクルによるスクリーニング ・定加速度試験によるスクリーニング ・24, 96, 160時間のバーンイン ・3段階の温度グレードでのスクリーニング

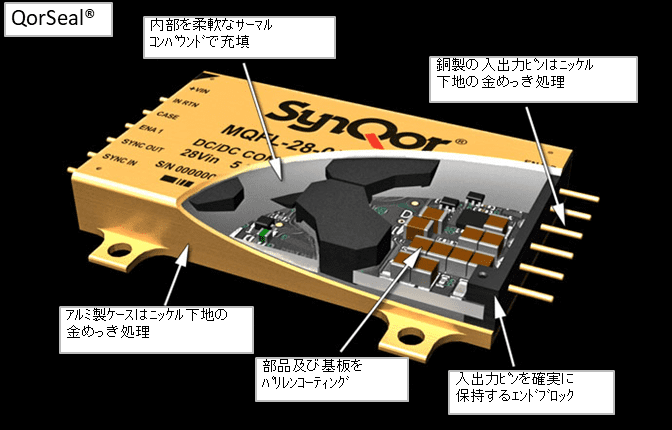

■製品概要 Hi-Relは、軍事・航空機産業界へ、フィールドで実証された高効率の同期整流器テクノロジーを提供します。QorSeal®パッケイジングは、極めて過酷な環境下での残存性（サバイバビリティ）を確実にします。業界標準の製品構成の適用、固定スイッチング周波数の適用、オプトアイソレータの不使用、余裕のある部品ディレーティングの適用が特長です。 ■基本性能 ・並列運転時の電流分担(MQFL) ・リモートセンシング ・クロック同期 ・一次側でのON/OFF制御 ・二次側でのON/OFF制御(MQFL) ・出力電圧調整範囲(MQHL, MQHR, MQBL): -10%～+10% ・短絡及び過負荷保護(自動復帰) ・低入力電圧及び過電圧保護 ・ QorSeal®パッケイジング   (ニッケル下地の金めっき処理アルミ製ケース付) ・業界標準のユニットサイズ(MQFL, MQME) ・複数の取付形態、入出力ピン形態の選択可

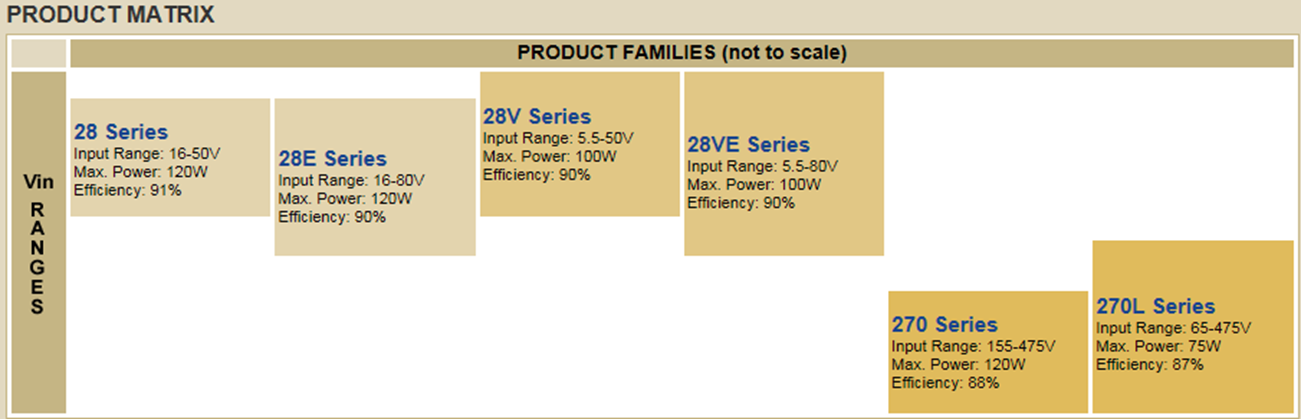

■製品ラインナップ

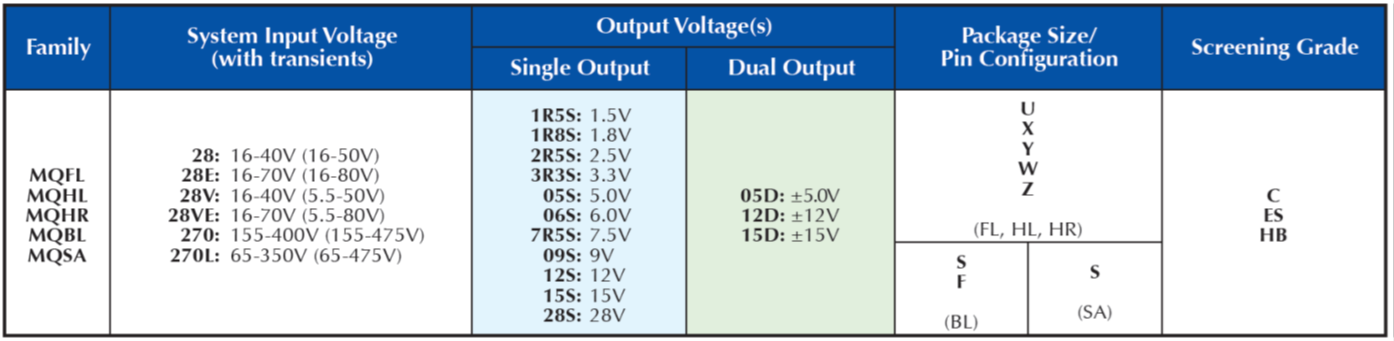

■製品形式構成

・形式例: MQHL-28-05S-Y-HB
・製品ファミリー
  MQFL: フルサイズ／75～120W
  MQHL: ハーフサイズ／50W
  MQHR: ハーフサイズ／25W
  MQBC: ボトムピン構造／20W
  MQSA: ボトムピン構造／5W

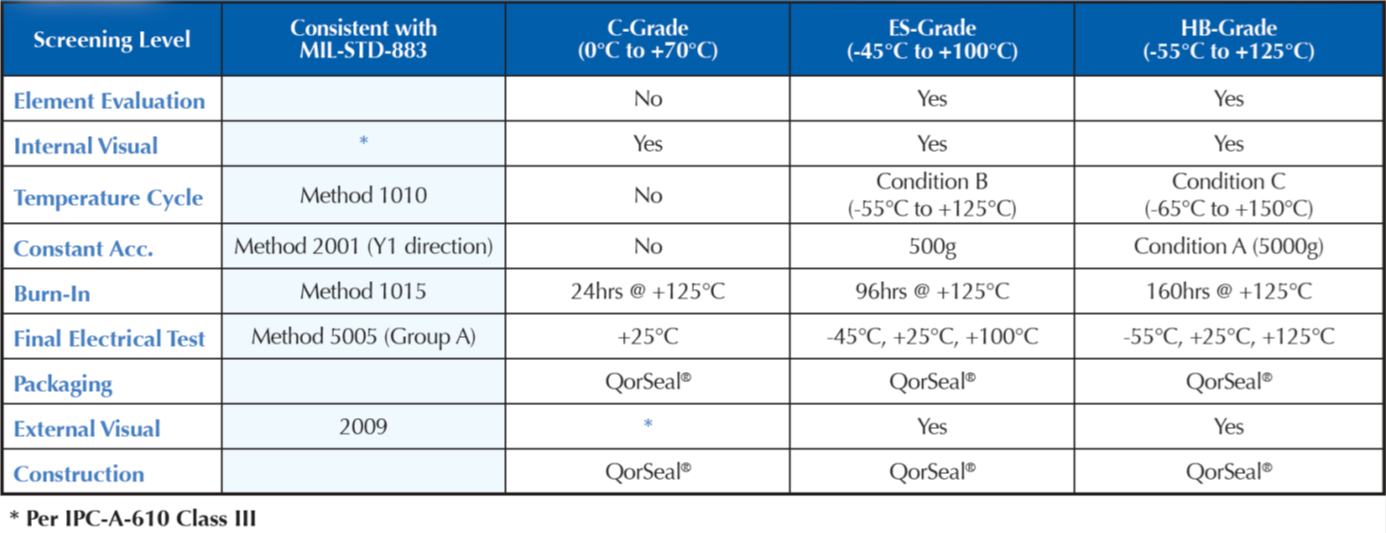

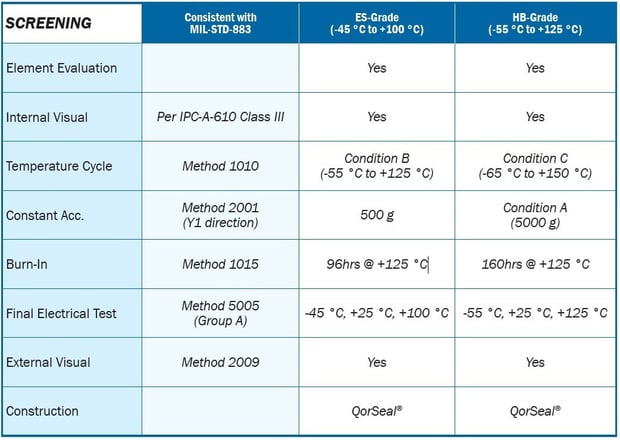

■Hi-Relスクリーニング

本チラシはSynQorのプロダクトカタログを基に参考資料として制作しています。
※ 差異が生じた場合は、SynQor社WEBサイトを優先とします。
