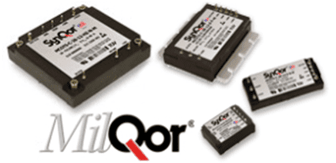

MilQor MilCOTS DC-DC Converters

SynQor社の絶縁型DC-DCコンバータは、2ステージパワートポロジー(2 stage power topology)構造を採用した幅広い入力電圧に対応し、且つ高効率及び小型化を実現したユニットタイプのDC-DCコンバータです。従来、多くのDC-DCコンバータは、入力電圧比が2:1よりも幅広い入力電圧に対応する際は、効率が電圧比2:1ユニットより10～25%も低くなり、サイズも大きくなることから商業化が困難でした。
しかし、SynQor社は一つのユニット内に「レギュレーションステージ」と「絶縁化ステージ」を構成する2ステージパワートポロジー構造を開発したことで、幅広い入力電圧への対応と高効率を実現しながらもパッケージの小型化を可能にしました。

※この（2stage power topology）構造はSynQorの特許です。（絶縁型に限る）

MilQor MilCOTS DC-DC Converters
軍事・航空機産業での低コスト案件向け

■保護機能 ・低入力電圧保護 ・出力電流制限及び短絡保護 ・アクティブ逆バイアス保護 ・出力過電圧保護 ・過熱保護(DMパッケイジサイズ除く) ■適用規格 (MilCOTSフィルタと一緒に使用時) ・MIL-HDBK-704 -8 (A ～ F) ・RTCA/DO-160 Section 16, 17, 18 ・MIL-STD-1275 (B, D) ・DEF-STAN 61-5 (Part 6)/(5, 6) ・MIL-STD-461 (C, D, E, F) ■構造 ・フランジ型ベースプレート付製作可能 ・業界標準のピン配列及びユニットサイズ

■製品概要 MilCOTSは、軍事・航空機産業界へ、フィールドで実証された高効率の同期整流器テクノロジーを提供します。比較的低コストの既製のMIL規格適用品で、業界標準の製品構成の適用、固定スイッチング周波数の適用、余裕のある部品ディレーティングの適用が特長です。 ■基本性能 ・高効率：定格出力時最大95% (機種により相違) ・EMI対策が容易な固定スイッチング周波数 ・最小負荷制限なし ・過酷な使用環境下を想定した堅牢な設計 ・入力側でのON/OFF制御 ・リモートセンシング機能 ・並列運転時の電子式電流分担(1/2ブリックZetaのみ) ・出力電圧調整機能: フルブリック  Peta -50%～+10% 63x119x13mm 1/2ブリック  Zeta -50%～+10% 63x61x13mm 1/4ブリック  Exa -50%～+10% 39x61x13mm 1/16ブリックMega -10%～+10% 26x37x13mm

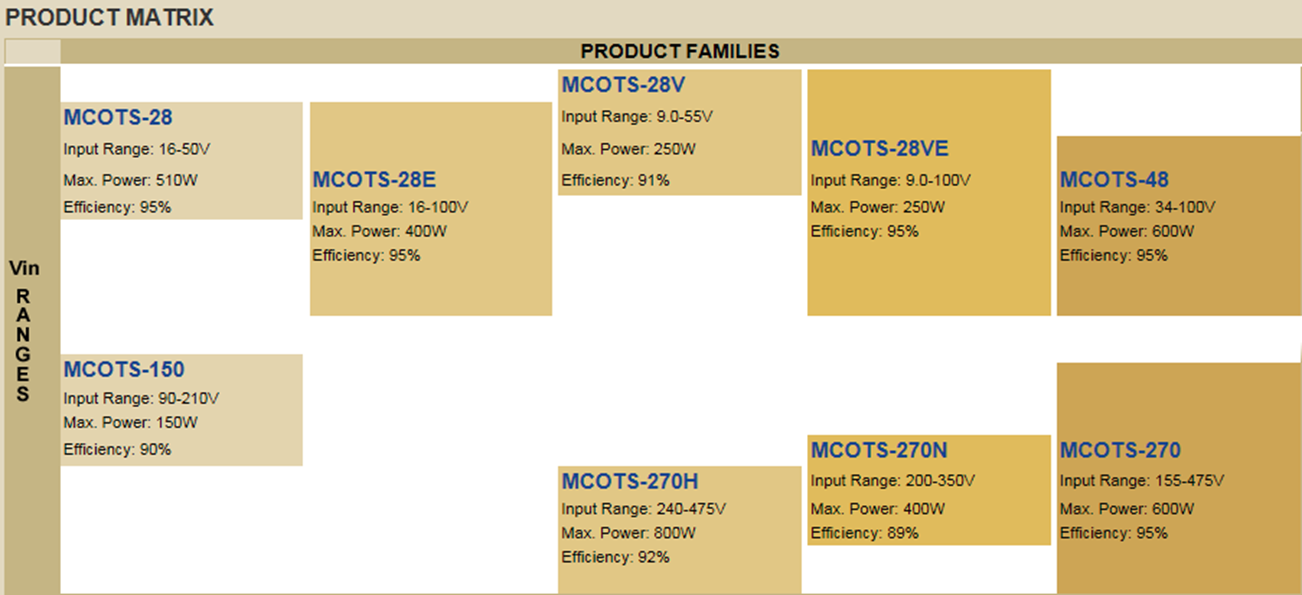

■製品ラインナップ

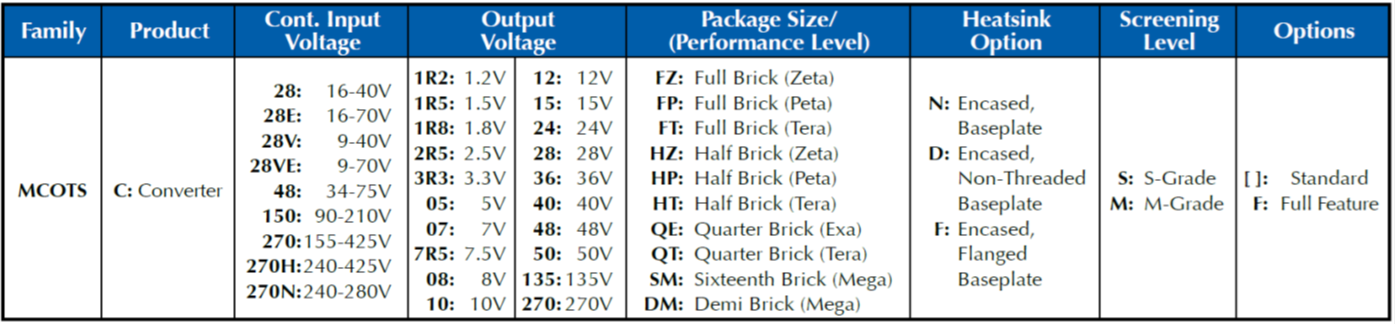

■製品形式構成

形式例: MCOTS-C-28-05-HP-N-M

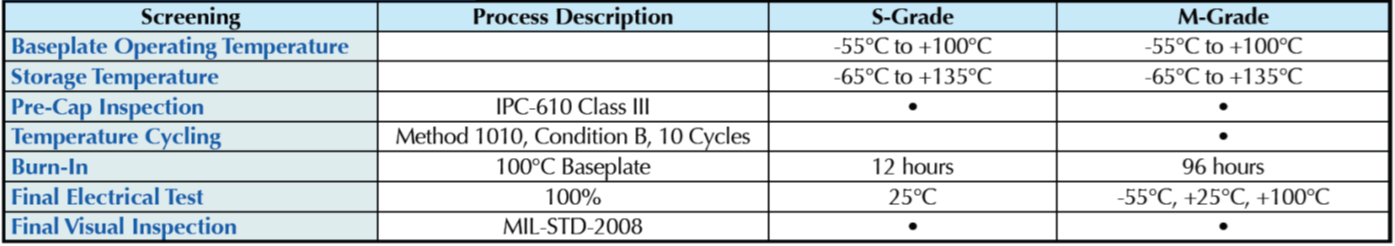

■Mil-COTSスクリーニング

本チラシはSynQorのプロダクトカタログを基に参考資料として制作しています。
※ 差異が生じた場合は、SynQor社WEBサイトを優先とします。
