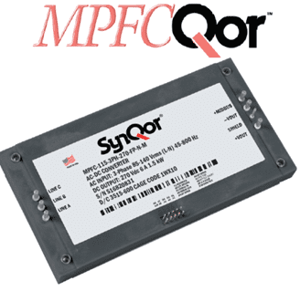

PFCQor / MPFCQor Power Factor Correction Modules

■製品概要
PFCQor/MPFCQorは、AC-DC電源において重要な構成要素であるAC-DC変換機能を持つPFC(力率改善)モジュールです。
PFCQor/MPFCQorは、SynQorのACラインフィルタおよび高効率DC-DCコンバータ、出力保持用コンデンサと一緒に使用することにより、AC電源からほぼ完全な正弦波電流(力率>0.99)を入力することが可能です。
PFCQor/MPFCQorは、完全なケース入りで耐久性のあるパッケージングを持ち、使用温度範囲が広く、小型化や広い使用温度範囲が要求される軍事や航空機産業及び産業機械アプリケーションでみられる過酷な環境下での使用に適しています。
また、ミリタリーグレードのMPFCQorは、MIL-STD-704および MIL-STD-1399、MIL-STD-461に適合する完全なフロントエンドシステムを構築することが可能です。

■製品ラインナップ


*1  ﾌﾙﾌﾞﾘｯｸ： 63 x 119 x 13mm
      1/2ﾌﾞﾘｯｸ： 63 x 61 x 13mm
      1/4ﾌﾞﾘｯｸ： 39 x 61 x 13mm

産業機械向け(非絶縁型)シリーズ

基本性能
・正弦波電流入力 (力率>0.99)
・突入電流制限
・補助回路用10V電源
・並列運転 (1/2ﾌﾞﾘｯｸのみ)
・入出力とﾍﾞｰｽﾌﾟﾚｰﾄ間絶縁：DC2150V

保護機能
・入力電流制限及び短絡保護 (自動復帰)
・低入力電圧・過入力電圧保護 (自動復帰)
・出力過電圧保護 (自動復帰)
・過熱保護 (自動復帰)

・PFCｲﾈｰﾌﾞﾙ
・負荷ｲﾈｰﾌﾞﾙ
・AC入力正常信号 (1/2ﾌﾞﾘｯｸのみ)
・ｸﾛｯｸ同期入力 (1/2ブリックのみ)
・出力電流監視／電流分担 (1/2ﾌﾞﾘｯｸのみ)

適用規格
・EN55011, EN55022, FCC (SynQor製ACﾗｲﾝﾌｨﾙﾀ使用時)
・EN61000-3-2, EN61000-3-3, EN61000-4-4/5/6/11(SynQor製ACﾗｲﾝﾌｨﾙﾀ使用時)
・UL60950-1, EN60950-1, CEﾏｰｷﾝｸﾞ

軍事・防衛向け(非絶縁型)シリーズ

基本性能
・正弦波電流入力 (力率>0.99)
・突入電流制限
・補助回路用10V電源
・並列運転 (1/2ﾌﾞﾘｯｸのみ)
・入出力とﾍﾞｰｽﾌﾟﾚｰﾄ間絶縁：DC2150V

保護機能
・入力電流制限及び短絡保護 (自動復帰)
・低入力電圧・過入力電圧保護 (自動復帰)
・出力過電圧保護 (自動復帰)
・過熱保護 (自動復帰)

・PFCｲﾈｰﾌﾞﾙ
・負荷ｲﾈｰﾌﾞﾙ
・AC入力正常信号 (1/2ﾌﾞﾘｯｸのみ)
・ｸﾛｯｸ同期入力 (1/2ブリックのみ)
・出力電流監視／電流分担 (1/2ﾌﾞﾘｯｸのみ)

適用規格
・MIL-STD-461(A-F) (SynQor製MACFﾌｨﾙﾀ/MCOTSｺﾝﾊﾞｰﾀ使用時)
・MIL-STD-1399 (SynQor製MACFﾌｨﾙﾀ/MCOTSｺﾝﾊﾞｰﾀ使用時)
・MIL-STD-704-2, -704-4, -704-6 (SynQor製MACFﾌｨﾙﾀ/MCOTSｺﾝﾊﾞｰﾀ使用時)
・UL60950-1, EN60950-1, CEﾏｰｷﾝｸﾞ

軍事・防衛向け(非絶縁型)三相入力シリーズ

基本性能
・正弦波電流入力 (力率0.98, 400Hz/1.5kW時)
・出力電圧：DC270V(ｾﾐ・ﾚｷﾞｭﾚｰﾃｯﾄﾞ)
・突入電流制限
・平衡な相電流
・中間ﾊﾞｽ出力 (DC205V)
・入出力とﾍﾞｰｽﾌﾟﾚｰﾄ間絶縁：DC2150V

保護機能
・出力電流制限及び短絡保護 (自動復帰)
・低入力電圧・過入力電圧保護 (自動復帰)
・出力過電圧保護 (自動復帰)
・過熱保護 (自動復帰)

・非同期ｼﾘｱﾙ通信ｲﾝﾀﾌｪｰｽ内蔵
・AC入力・DC出力正常信号
・PFCイネーブルおよび緊急モード入力(Battle Short provision)
・3.3V常時ON補助電源
・クロック同期出力

適用規格
・MIL-STD-704 (A-F) (進み力率) (SynQor製三相MACFﾌｨﾙﾀ使用時)
・MIL-STD-461 (C,D,E,F) (SynQor製三相MACFﾌｨﾙﾀ使用時)
・MIL-STD-1399 (200Vrms L-L時) ) (SynQor製三相MACFﾌｨﾙﾀ使用時)
・MIL-STD-810G

軍事・防衛向け(絶縁型)シリーズ

基本性能
・正弦波電流入力 (力率>0.99)
・突入電流制限
・補助回路用10V電源
・並列運転 (ﾄﾞﾙｰﾌﾟ制御型のみ)
・入出力とﾍﾞｰｽﾌﾟﾚｰﾄ間絶縁：DC2150V (未確定)
・入出力間強化絶縁：DC4250V (未確定)

保護機能
・入力電流制限及び短絡保護 (自動復帰)
・低入力電圧・過入力電圧保護 (自動復帰)
・出力過電圧保護 (自動復帰)
・過熱保護 (自動復帰)

適用規格
・MIL-STD-461(A-F) (SynQor製MACFﾌｨﾙﾀ使用時)
・MIL-STD-1399 (SynQor製MACFﾌｨﾙﾀ使用時)
・MIL-STD-704-2, -704-4, -704-6 (SynQor製MACFﾌｨﾙﾀ使用時)
・UL60950-1 (未確定), EN60950-1 (未確定), CEﾏｰｷﾝｸﾞ (未確定)
