Military Power System

synqor-1
■SynQor社概要
・高効率DC-DCコンバータ開発におけるパイオニア企業
・米国トップクラスの電子部品購入企業で、電子部品サプライヤとの良好な関係を構築
・通信市場での実績を基に現在は産機市場、鉄道市場、軍事・防衛市場へ製品を供給
・完全な製品トレーサビリティの運用　

Military Power System
軍事・航空機産業向け完成型電源システム

■製品概要
ミリタリーパワーシステム(Military Power System)は、軍事、航空機産業用途で要求される過酷な環境条件や電気的条件に適合するよう設計された電源装置です。これらの電源装置は、フィールドで実証された高効率のコンバータ技術や堅牢なパッケージング技術を採用しており、小型・軽量でパワフルな電源装置です。また、これらの電源装置は、広範囲の規格（特にMIL規格）に適合するためにSynQor社の米国施設で設計され、製造されています。

image-png-Nov-24-2022-02-47-24-1765-AM (1)

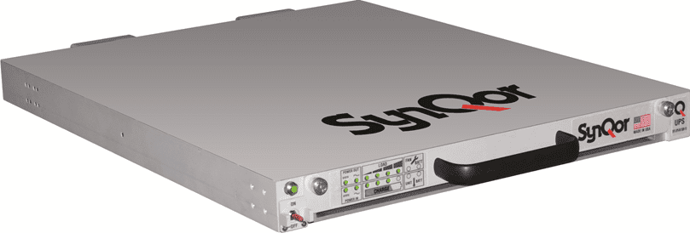

高さ1UのUPS-1500


■製品ラインナップ
image-png-Nov-24-2022-02-51-34-7474-AM(1)


■適用規格 (シリーズ共通)
・MIL-STD-704  (航空機用電源)
・MIL-STD-1399-300  (船舶用電源)
・MIL-STD-1275  (車両用電源)
・MIL-STD-461  (EMI)
・MIL-STD-810  (耐環境性能)

■製品仕様

無停電電源装置 (UPS-1500 / UPS-3000)

基本性能
・密閉構造で耐環境性に優れた構造
・軍事用途に適した堅牢なｱﾙﾐ・ﾀﾞｲｷｬｽﾄ・ﾌﾚｰﾑ
・ﾊﾞｯﾃﾘ・ﾊﾞｯｸｱｯﾌﾟ時間：10分(追加ﾊﾞｯﾃﾘで最大45分)
  -  UPS-125-/1500-H-1U > 13.5分稼働
  -  UPS-125-/1500-M-1U > 16分稼働、-40℃動作可能
・使用温度：-20℃～55℃
・常時ｲﾝﾊﾞｰﾀ・ﾀﾞﾌﾞﾙｺﾝﾊﾞｰｼﾞｮﾝ方式
・ﾎｯﾄｽﾜｯﾌﾟ可能なﾊﾞｯﾃﾘ・ﾊﾟｯｸ
・入力電源無しでのｺｰﾙﾄﾞｽﾀｰﾄ
・ワイドレンジAC入力周波数 : 47 ～ 800Hz
・3交流入力85～140Vrmsl-N(147～242Vrmsl-L)
・AC入力にPFCﾓｼﾞｭｰﾙ内蔵
・高出力、三相出力用に最大3台までの連結運転
・補助DC出力(ｵﾌﾟｼｮﾝ)
・船舶向け中性極ﾌﾛｰﾃｨﾝｸﾞ(ｵﾌﾟｼｮﾝ)

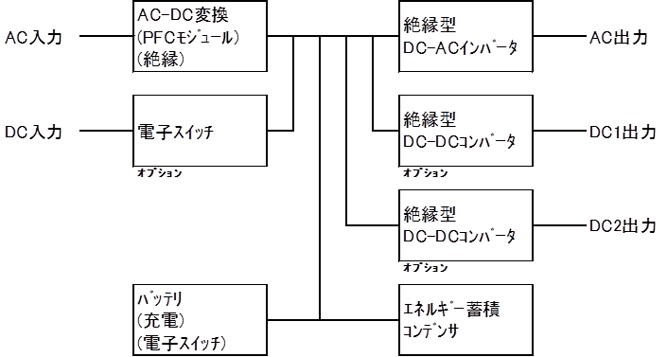

ブロック図

image-png-Nov-24-2022-02-54-09-1272-AM(1)




パワーコンディショナー (MPC-1500)

基本性能
・密閉構造で耐環境性・衝撃性に優れた構造
・軍事用途に適した堅牢なｱﾙﾐ・ﾀﾞｲｷｬｽﾄ・ﾌﾚｰﾑ
・使用温度：-40℃～55℃
・常時ｲﾝﾊﾞｰﾀ・ﾀﾞﾌﾞﾙｺﾝﾊﾞｰｼﾞｮﾝ方式
・AC入力にPFCﾓｼﾞｭｰﾙ内蔵
・高出力、三相出力用に最大3台までの連結運転
・補助DC出力(ｵﾌﾟｼｮﾝ)
・船舶向け中性極ﾌﾛｰﾃｨﾝｸﾞ(ｵﾌﾟｼｮﾝ)



 ブロック図

MPC_diagram


AC-DCコンバータ (MPC-4000)

基本性能
・密閉構造で耐環境性・衝撃性に優れた構造
・軍事用途に適した堅牢なｱﾙﾐ・ﾀﾞｲｷｬｽﾄ・ﾌﾚｰﾑ
・使用温度：-40℃～55℃
・幅広い三相の入力電圧及び周波数に対応
・AC入力にPFCﾓｼﾞｭｰﾙ内蔵
・高出力用に最大8台までの連結運転 (最大32kW)
・連結運転時の同期起動・停止制御



 ブロック図

MPC_ACDC_diagram


DA-ACインバータ (MINV-4000)

基本性能
・密閉構造で耐環境性・衝撃性に優れた構造
・軍事用途に適した堅牢なｱﾙﾐ・ﾀﾞｲｷｬｽﾄ・ﾌﾚｰﾑ
・使用温度：-40℃～55℃
・出力構成
  28V入力品：単相(1出力)/単相(3出力)/三相(1出力)
  180V入力品：単相(1出力)
・高出力、三相出力用に最大3台までの連結運転(28V入力品のみ)
・船舶向け中性極ﾌﾛｰﾃｨﾝｸﾞ(ｵﾌﾟｼｮﾝ)



 ブロック図

MINV_diagram




本チラシはSynQorのプロダクトカタログを基に参考資料として制作しています。
※ 差異が生じた場合は、SynQor社WEBサイトを優先とします。
カタログ(PDF)をダウンロード
