NiQor High Voltage Non-Isolated DC-DC Converters

・低入力電圧保護
・出力電流制限及び短絡保護
・出力過電圧保護
・過熱保護

■基本性能
・高効率：定格出力時最大96% (機種により相違)

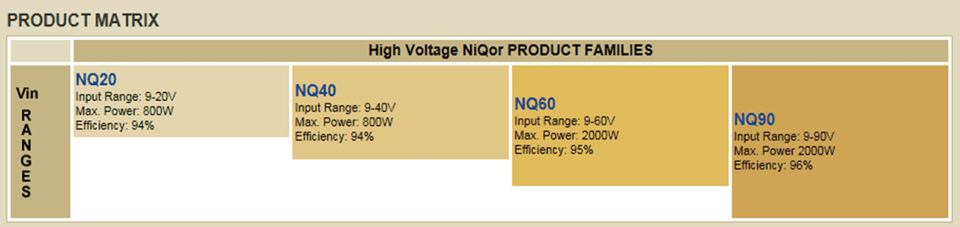

・広い入力電圧範囲：
  9～20V (NQ20), 9～40V(NQ40),
  9～60V (NQ60), 9～90V(NQ90)
・降圧、昇降圧モード選択可能
・入出力電流(最大)：40A (機種により相違)
・入出力回路にフィルタを内蔵
・最小負荷制限なし
・広範囲の出力電圧調整機能
・リモートセンシング機能)

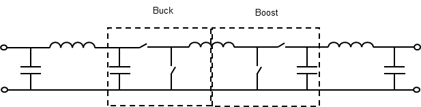

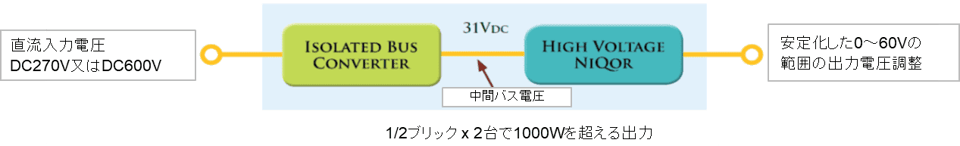

■内部ブロック図


■製品概要
高電圧入力対応のNiQorシリーズは、高効率の同期整流器テクノロジーを用いた非絶縁のBuck-Boost（昇降圧）コンバータです。
高電圧での入力やバッテリーなどの変動する入力電圧から、広範囲に調整可能な安定化した出力電圧への変換が可能です。
また、オプションの出力電流制限機能を使うことでバッテリー充電回路に適用できます。

■構造

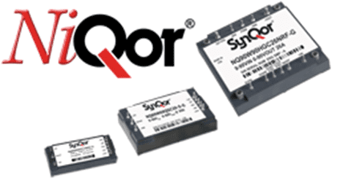

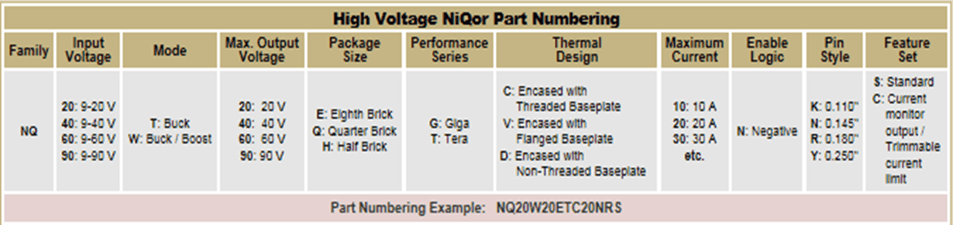

・業界標準のピン配列及びユニットサイズ
  1/2ブリック：63x61x13mm
  1/4ブリック：39x61x13mm
  1/8ブリック：25x61x13mm

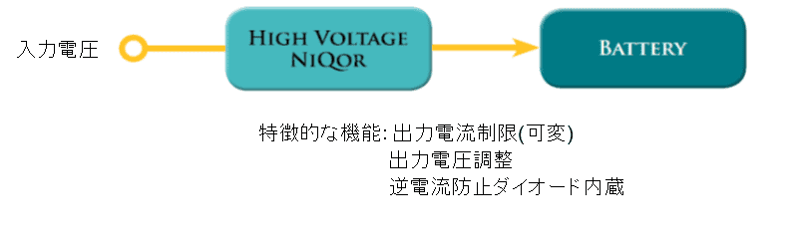

■バッテリー充電機能
・外部抵抗または外部電圧源による出力電流制限
・出力電流値のアナログ信号出力機能
・充電時以外の放電防止のための逆電流防止ダイオード内蔵
・0V～最大入力電圧までの範囲の出力電圧調整
