SynQor社の絶縁型DC-DCコンバータは、2ステージパワートポロジー(2 stage power topology)構造を採用した幅広い入力電圧に対応し、且つ高効率及び小型化を実現したユニットタイプのDC-DCコンバータです。従来、多くのDC-DCコンバータは、入力電圧比が2:1よりも幅広い入力電圧に対応する際は、効率が電圧比2:1ユニットより10～25%も低くなり、サイズも大きくなることから商業化が困難でした。
しかし、SynQor社は一つのユニット内に「レギュレーションステージ」と「絶縁化ステージ」を構成する2ステージパワートポロジー構造を開発したことで、幅広い入力電圧への対応と高効率を実現しながらもパッケージの小型化を可能にしました。

※この（2stage power topology）構造はSynQorの特許です。（絶縁型に限る）

PowerQor TELEGRAM/DATACOM ISOLATED DC-DC CONVERTERS
通信市場向け絶縁型DC-DCコンバータ

powerqor_pd
■基本性能
・高効率：定格出力時最大96% (機種により相違)
・入力電圧範囲：
PQ24: DC18～36V
PQ30: DC18V～60V
PQ40: DC18V～75V
PQ48, PQ60: DC35 ～75V
PQ50: DC44～52V
PQ55: DC38～55V
PQ65: DC40～75V
・入力電圧ﾄﾗﾝｼﾞｪﾝﾄ最大値：100V-100ms(PQ40, PQ60のみ)
・定格出力：最大660W (機種により相違)
・1/16ブリックでも50Wの高出力
・固定スイッチング周波数、低出力ノイズ
・最小負荷制限なし(PQ60525HTA04を除く)
・使用温度：-40℃～100℃
・出力リップル：定格出力電圧の1%未満
・リップル電流：定格入力電流の1%未満
・スイッチング周波数：200～300kHz
・出力電圧調整機能：-50%～+10%(機種により相違)

■製品概要
PowerQorは次世代型、基板取付型、絶縁型、固定スイッチング周波数を特徴とする同期整流器技術を採用した高効率のDC-DCコンバータです。コンバータからの発熱（損失）は極めて少なく、ヒートシンクが不要で、コスト、質量、製品高さ、適用に要する工数を抑えることができます。全てのパワーデバイス及び制御デバイスは多層プリント基板に実装されています。

■安全性
・耐電圧 : 最大DC2250V(機種により相違)

■構造
・業界標準のピン配列
・業界標準のユニットサイズ
1/2ブリック：61x59x13mm(オープンフレーム)
1/4ブリック：39x60x14mm(オープンフレーム)
1/8ブリック：23x59x11mm(オープンフレーム)
1/16ブリック：25x35x9mm(オープンフレーム)

■保護機能
・低入力電圧保護
・出力電流制限及び短絡保護
・アクティブ逆バイアス保護
・出力過電圧保護
・過熱保護

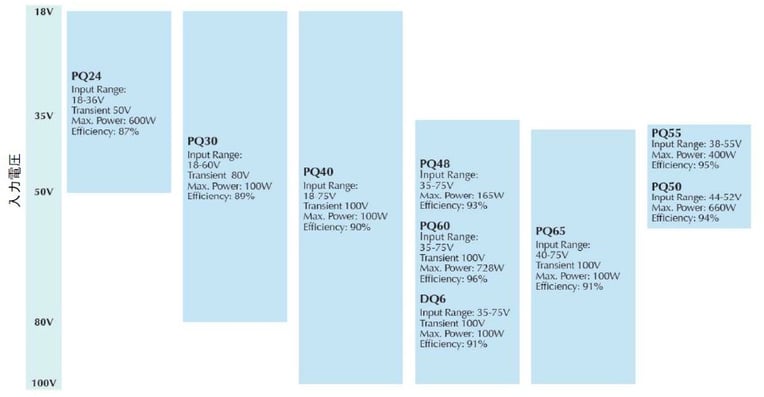

■製品ラインナップ
powerqor_lineup1

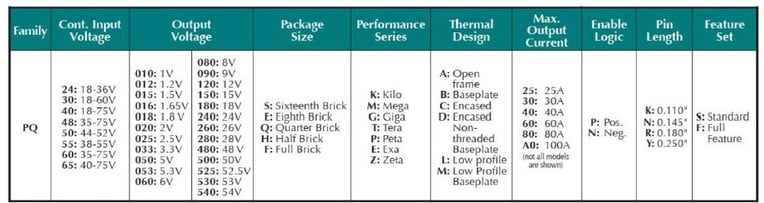

■製品形式構成

形式例: PQ60120QZB33NNS-G

本チラシはSynQorのプロダクトカタログを基に参考資料として制作しています。
※ 差異が生じた場合は、SynQor社WEBサイトを優先とします。
