RailQor DC-DC Converters

synqor-1

SynQor社の絶縁型DC-DCコンバータは、2ステージパワートポロジー(2 stage power topology)構造を採用した幅広い入力電圧に対応し、且つ高効率及び小型化を実現したユニットタイプのDC-DCコンバータです。従来、多くのDC-DCコンバータは、入力電圧比が2:1よりも幅広い入力電圧に対応する際は、効率が電圧比2:1ユニットより10～25%も低くなり、サイズも大きくなることから商業化が困難でした。
しかし、SynQor社は一つのユニット内に「レギュレーションステージ」と「絶縁化ステージ」を構成する2ステージパワートポロジー構造を開発したことで、幅広い入力電圧への対応と高効率を実現しながらもパッケージの小型化を可能にしました。

two-stage

※この（2stage power topology）構造はSynQorの特許です。（絶縁型に限る）

RailQor DC-DC Converters

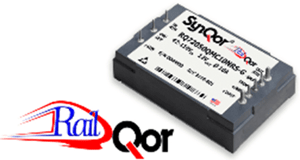

鉄道市場向け絶縁型DC-DCコンバータ

image-png-Nov-22-2022-07-47-22-1440-AM(1)
■保護機能
・低入力電圧保護
・出力電流制限及び短絡保護
・アクティブ逆バイアス保護
・出力過電圧保護
・過熱保護

■構造

・業界標準のピン配列
・フランジ型ベースプレート付製作可能
・業界標準のユニットサイズ
  1/2ブリック：63x61x13mm
  1/4ブリック：39x61x13mm

■安全性
・RQ18
    基礎絶縁(EN60950-1), 入出力間絶縁：2250V, 30MΩ
･RQ1B, RQ68, RQ72
    強化絶縁(EN60950-1), 入出力間絶縁：3000V, 100MΩ


■製品概要
RailQorシリーズは、ヨーロッパ鉄道規格EN50155に準拠し、鉄道向け製品(LED表示器、音響アンプ、安全監視装置、照明、通信システム)用に設計されており、低出力時でも高効率を実現した同期整流器テクノロジーを用いたボードマウント式、絶縁型、固定スイッチング周波数を基本とする次世代のDC-DCコンバータです。
 1/4ブリック 25～50W Megaシリーズの発熱は極めて少なく、筐体内で周囲温度85℃までエアーフローなし、ヒートシンクなしの条件下でディレーティングせずに使用できます。
各コンバータには、多くの工業用途（ロボット、表示器、ファクトリーオートメーション、発電システム）や鉄道・輸送用途で見られる過酷な環境から保護するためのケース付です。

■基本性能
・高効率：定格出力時最大93% (機種により相違)
・入力電圧範囲：DC9V～36V, DC42V～110V,  DC12V～155V, DC66V～160V
・1/4ブリック 25～50W Megaシリーズは、周囲温度85℃までエアーフローなし、ヒートシンクなしの条件下でディレーティング不要
・入力電圧範囲は鉄道規格EN50155に完全適合
・ベースプレート温度-40～100℃にてフル出力可能
・定格出力：最大500W(機種により相違)
・固定スイッチング周波数、低出力ノイズ
・最小負荷制限なし
・使用温度：-40℃～100℃ (ベースプレート)
・出力電圧セットポイント誤差：+/-1%
・出力リップル：定格出力電圧の1%未満
・負荷過渡応答：定格出力電圧の7%未満
・耐電圧：最大DC3000V (機種により相違)
・出力電圧調整機能付き(-20%～+10%)

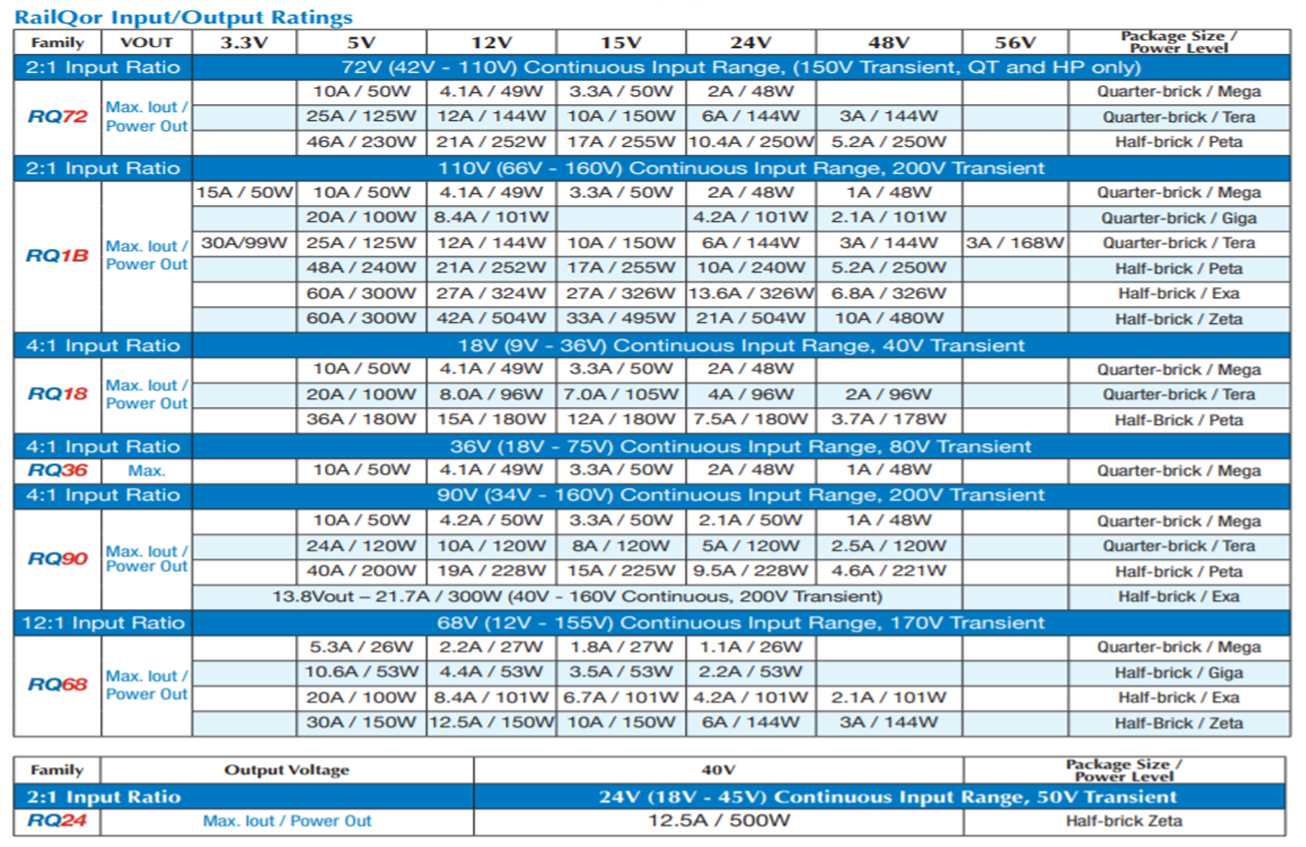

■製品ラインナップ
RailQor_lineup1

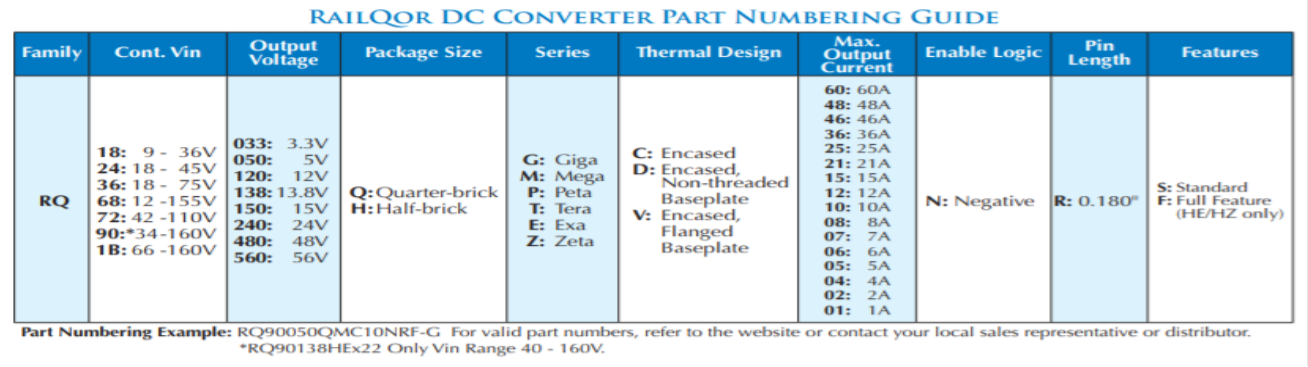

■製品形式構成
RailQor_lineup2
形式例: RQ72120QMC04NRS-G

本チラシはSynQorのプロダクトカタログを基に参考資料として制作しています。
※ 差異が生じた場合は、SynQor社WEBサイトを優先とします。

カタログ(PDF)をダウンロード
