アンテナ、防水コネクタ、RJジャック、プレス部品に特化



KINSUN Industries Inc. は 1986年に台湾で設立されました。
これまで35年以上の経験を持っており、世界中のお客様の課題解決に応じてソリューションをご提案します。
本社は台湾の桃園市に置き、台湾で最大の空港-桃園空港から20~30分到着できます。
台湾はオーフィスだけでなく、生産ラインもあります。全製品の9割以上台湾で生産しております。
弊社製品を全世界に推進したく検討した上で、中国に広州(1999)と蘇州(2001)にそれぞれ1つの工場を造りました。

KINSUNの強みは以下6項目です。

   1.  ISO9001/ISO14001/IATF16949認証有り。
   2.  防水コネクタはUL & SGS IP68/69Kのダブル認証を取得しました。
   3.  本社にCHAMBERがあり、完備なアンテナ開発設備を持っております。
   4.  全製品のOEM & ODMが可能です。経験が豊富なRDグループが対応させていただきます。
   5.  ワンストップ生産体制:スピーディーな対応、競争力のある価格、製品の安全性と品質安定性のメリットがあります。
   6.  実績領域:通信通話産業、センサーデバイス、自動化機械、自動車用、産業車両、交通、監視カメラ設備、医療設備…等。



KINSUNは、M8コネクタ、M9コネクタ、M12コネクタ、M23コネクタ、および高電流用の円形コネクタなど、さまざまな種類の円形コネクタを提供しています。
防水等級IP65、IP66、IP67、IP68、およびIP69Kに適合するこの円形コネクタは、センサー、コントローラー、アクチュエーター、圧力調整器、ステッピングモーター、ドライバー、およびI/Oフィールドバスなど、環境に敏感な産業アプリケーションに最適です。

M12 コネクタ・ケーブル
M12 Group-jpg(1)




M12コネクターは、自動車、食品、繊維、ICTなどの産業で使用されている一般的な接続インターフェースです。
 M12コネクターは、防水保護(IP65/IP68/IP69K)、IEC規格(IEC61076-2)、ICT(情報通信技術)の分野で広く使われている接続インターフェースです。
 IEC規格で規定されているので、メーカー間の相互接続(互換性)があり、信号、電源、ネットワークなど、多目的に使用できます。

M12の標準的コーディングは、A-、B-、D-、K-、L-、X-、S-、Yのコーディングです。
 各コーディングは特定の機能を持ち、誤用を防ぐために相互の接続はできません。

 コーディング例 :
      A      : 信号とデータ用(4A/250V)
      D      : ネットワーク、Ethernet用(4A/250V)
      X      : CAT6Aの高速データ用(10Gbit、0.5A/48V)
      S/K : ACモーター・電源用(630V/12A)
      L      : DCモータ・ドライブ用(63V/16A)
      Y      : 電源(30V/6A)とデータ(0.5A)

M12パネルマウントコネクタは、ストレートまたはライトアングルの構成があります。
 PCB接続はDIP、SMD、THR(PIP)、Wire-to-Boardから選択可能で、多様なソリューションを提供します。
 設計者に多様なソリューションを提供します。M12コードセットについては
 M12コネクターは、PVCとPURが最も一般的です。0.5、1、1.5、2m などの長さが定義されています。
M12コネクターは、従来のネジロック式に加え、ファストロック式、プッシュプル式があります。
M12速結キットは、延長ケーブル用や現場でのケーブル組立用で、面倒なハンダ付け作業を省き、手間を省くことができます。

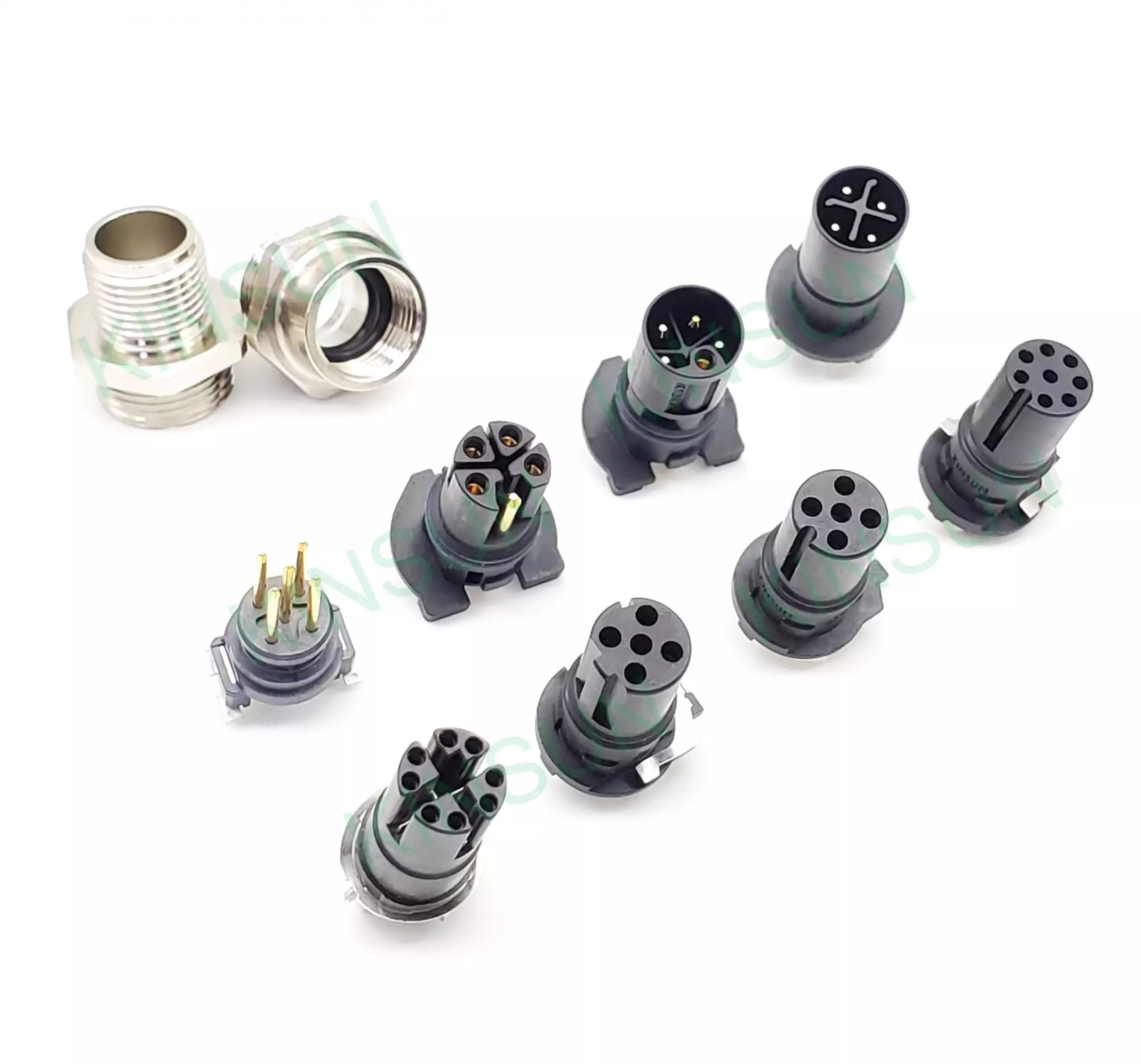

M12 2ピース、THR/SMDコネクタ
M12_THR

ツーピースTHR/SMD M12コネクターは、プラスチックコンタクトキャリアとねじ接続で構成されています。
コンタクトキャリアは、A-、D-、X-、L-、S-など様々なコーディングが可能です。
ガスケットとシールドスプリングを搭載し、保護等級IP68、優れたEMC性能を実現しています。
ネジ接続の場合、コンタクトキャリアはネジ締めコンターで使用することも、ネジがある機器に組み込むことも可能です。
はんだ付けについては、コンタクトキャリアをネジ止めコンターで使用するか、
ネジが形成されている機器に直接組み込んで使用します。
はんだ付けについては、THRバージョンとSMDバージョンがあります。
どちらのバージョンも、ピックアンドプレースアッセンブリーにより、作業時間を短縮することができます。
M12のTHR/SMDコネクタに加え、M8バージョンもあります。

2ピースM12 THR/SMDコネクタの利点:
   1. スペースを節約し、累積公差を相殺します。
   2. 作業時間を短縮するためにピックアンドプレースアセンブリです。
   3. ネジ締め輪郭と装置へのネジの統合はオプションです。

2ピースM12 THR/SMDコネクタは、I/Oリンクモジュール、ボックス、ハブ、センサーとPLC間の信号やデータを収集・伝送するI/Oリンクモジュールなど、幅広く使用されています。
2ピースのM12 THR/SMDバージョンコネクタは、省スペースという利点を備えています。
 自動ピックアンドプレースアッセンブリー、公差補正などのメリットがあります。
M12 A-、B-、D-、X-、L-、X-コーディングなど複数のコーディングがあります。
M12プラスチックコンタクトキャリアのネジ接続の必要性は、
ネジ留めコンターまたは直接モジュールのフロントプレートに組み込むことができます。

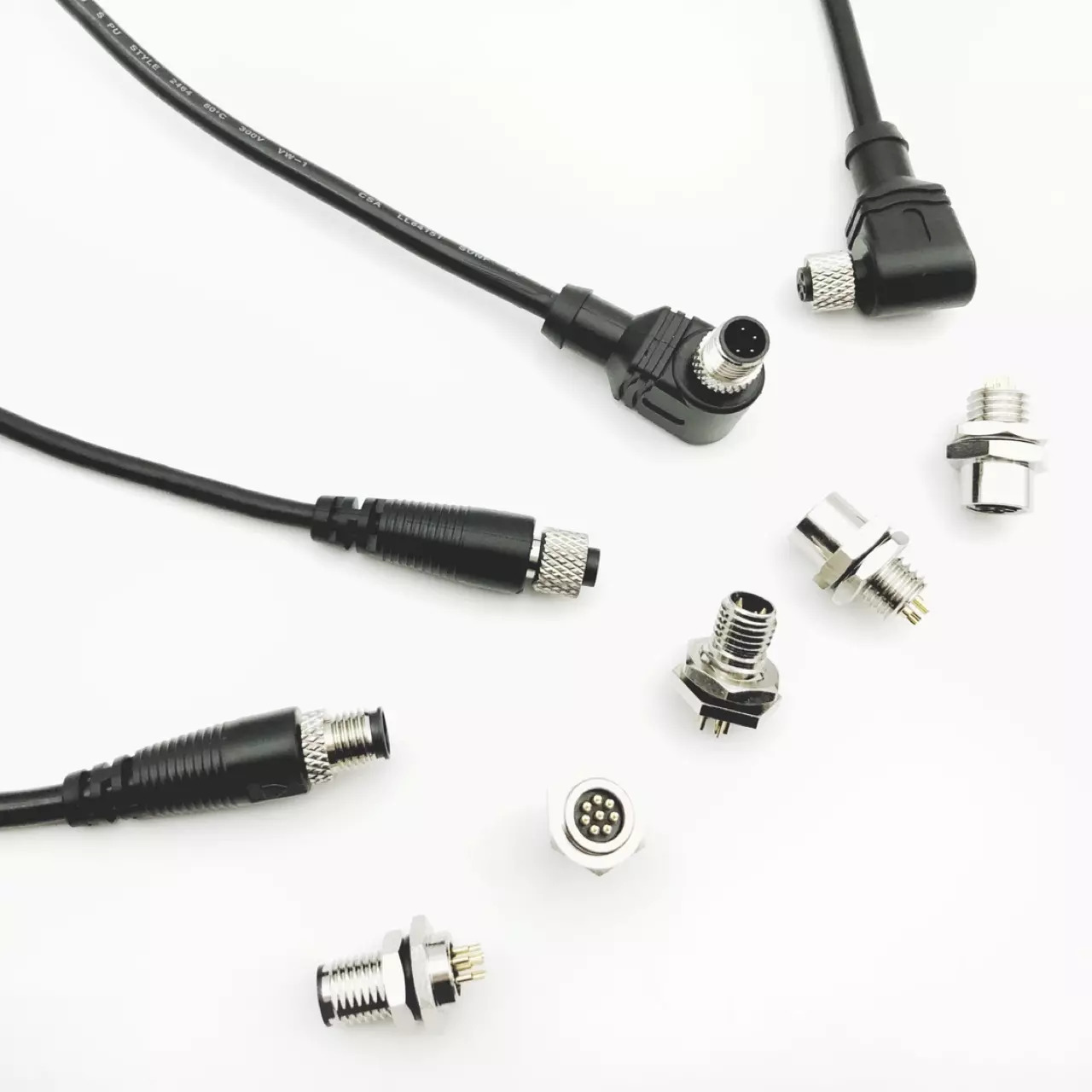

M8コネクタとケーブル
M8_cable

M8コネクタは、センサー、コントローラー、アクチュエーター、圧力調整器、ステッピングモーター、
ドライバー、I/Oフィールドバスなど、環境に敏感な産業用アプリケーションに理想的なコネクタです。
このタイプの防水コネクターは、IP67、IP68、IP69Kに準拠しており、埃や水に対する優れた保護機能を備えています。
3極から8極、オスとメスのバリエーションと2つの方向ストレートと右斜めのコンタクト構成で機能します。

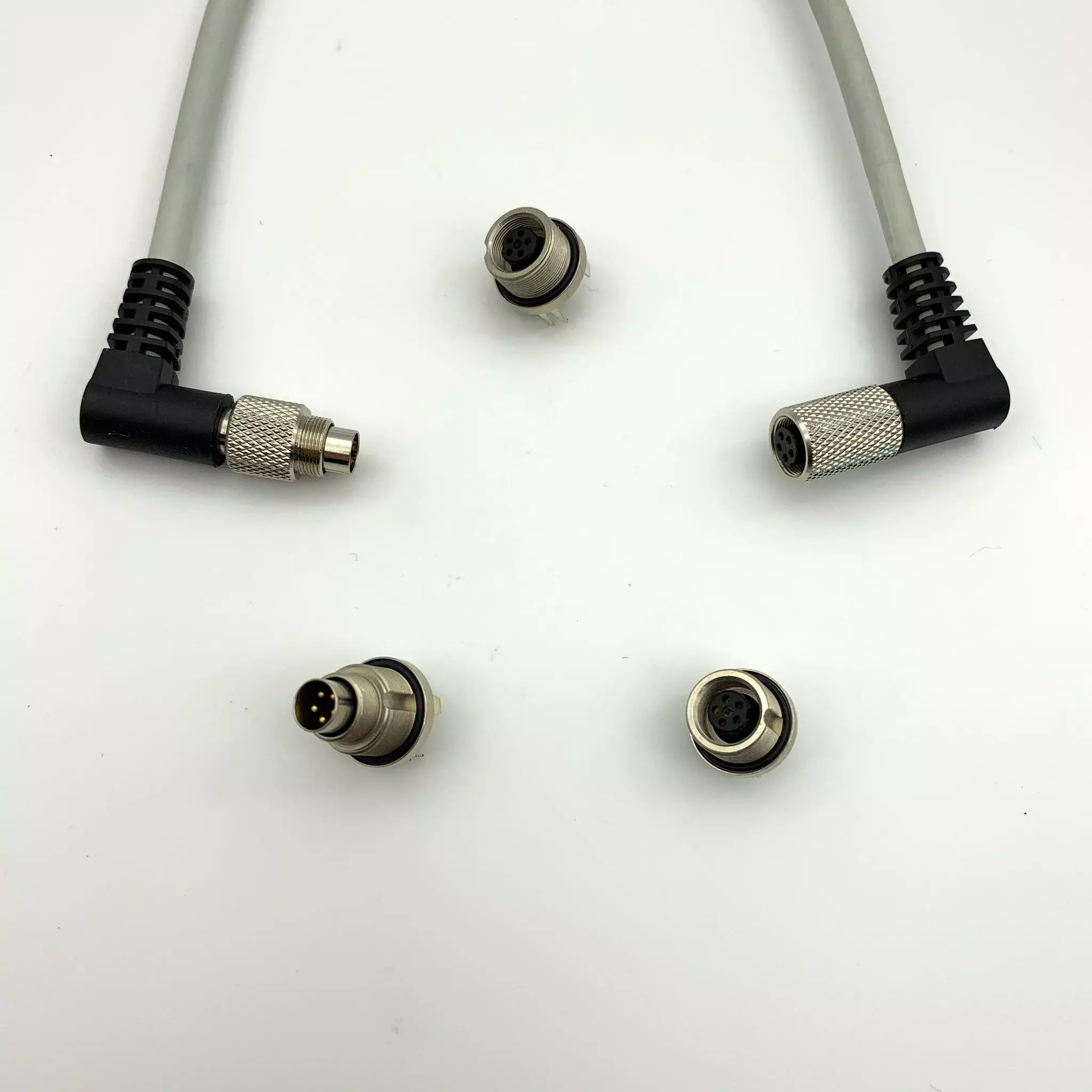

M9 コネクタとケーブル
M9_cable

M9コネクタは、センサー、コントローラー、アクチュエーター、圧力調整器、ステッピングモーター、
ドライバー、I/Oフィールドバスなど、環境に敏感な産業用アプリケーションに最適な特殊コネクタです。
このタイプの防水コネクタは、IP67、IP68、IP69Kに密閉されており、埃や水に対する優れた保護機能を備えています。
4、5、7極、オスとメスのバリエーションと2つの方向ストレートと右斜めのコンタクト構成で機能します。

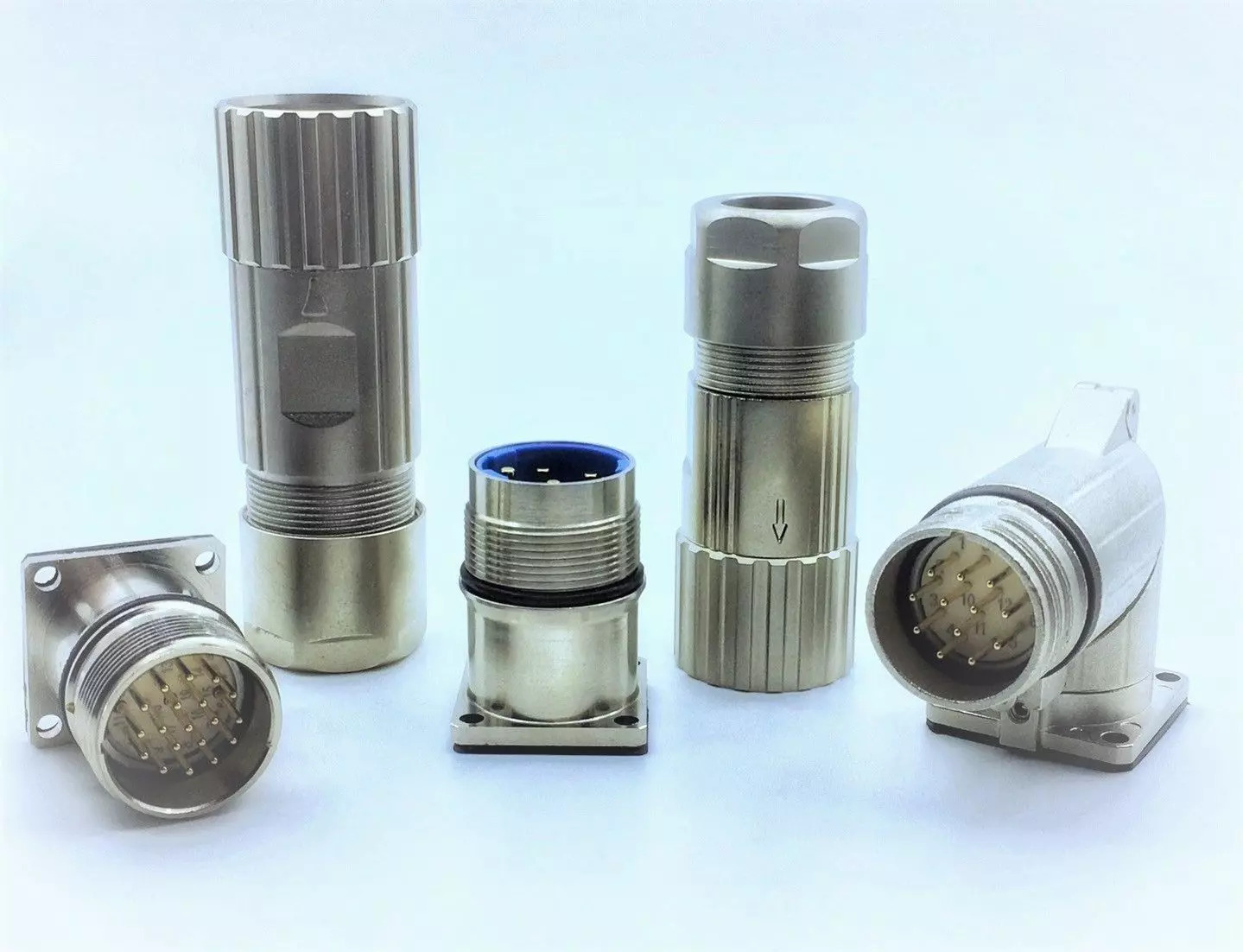

M23コネクタ・ケーブル
M23_cable

M23コネクタは、主に産業用オートメーションアプリケーションにサーボモータや電気ドライブを接続するために使用され、
Kinsunは、デバイスに直接構築するためのカスタムフィットソリューションと4極から19極のコンタクトインサートまでのレセプタクルでM23コネクタを組み込み提供しています。
我々は、前面と背面の取り付けアプリケーションのM23コネクタの高い柔軟性を提供します。
